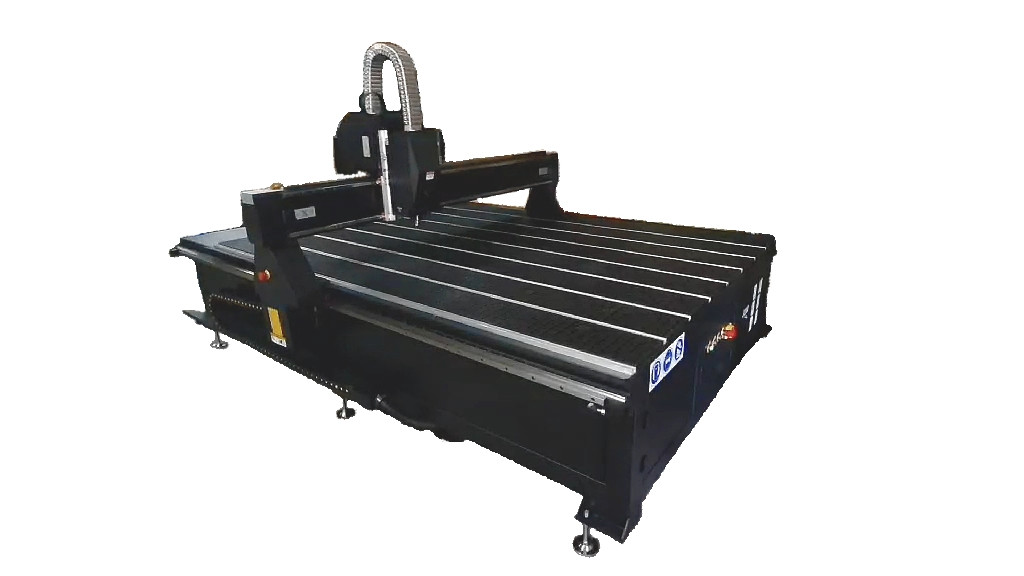

Фрезерно-гравірувальний верстат TR510SHOP (1500х3000 мм) від TIGERTEC+ вакуумний насос

Фрезерно-гравірувальний верстат є універсальним професійним обладнанням, як для високошвидкісної обробки матеріалів, так і для виконання складних 3D фрезеровок.

Сфери застосування: 2D і 3D обробка пластиків, дерева, м'яких металів, композитних матеріалів та ін.

ВІДІ оброблюваних матеріалів:
• Деревина різних порід, як м'яких, так і твердих
• Різноманітні композитні матеріали на деревній основі (ДСП, ДВП, МДФ)
• Різні полістироли (в тому числі ПВХ і полістироли з полікарбонатом) штучний камінь
• Кольорові метали, композитні матеріали на основі м'яких металів
• Акрилове скло, оргськло, скло
• Пінопласт, модельний пластик

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель	TR510
Робоча область	1500x3000x200 мм
Тип столу	Комбінований стіл: вакуумний з Т-подібними пазами (вакуумне і механічне кріплення деталі)
Двігуні та контролери	Шагові двігуні і контролери YAKO (КНР)
Направляючі по 3-м вісям	Рельсові направляючи – ширина 15 мм
Шпиндель	Шпиндель з ручною зміною інструменту 3 кВт, макс. частота 18000 об./хв. Виробник HSD (Італія)
Макс. швидкість переміщення робочого	330 мм/с
Макс. швидкістьь холостого ходу	500 мм/с
Система керування з пультом	Weihong NK105 G2 (включає ручний пульткерування з РК дисплеєм)
Робочий стіл	Стандарт: Вакуумний стіл з Т-подібними пазами; Опційно: алюмініевий стіл з Т-подібними пазами чи вакуумний стіл без Т-подібних пазів.
Кіл-ть зон вакуумного столу	4
Пристрій для гравіруванняи на циліндричних поверхнях	Макс. діаметр 60 мм (опція)
Система охолодження інструменту	Повітряно-крапельна суміш (опція)
Кабелі	Igus (Німеччина)
Електрика	Концеві датчики, блоки живлення, клеми, запобіжники, коннектори від Siemens, Schneider або Phoenix
Покриття	Піскоструйна поліровка та порошкове фарбування
Датчик інструменту по Z	Так
Пристрій збору стружки	Насадка на шпиндель з гофротрубою (пылесмок в комплект не входить)
Електроживлення	220В, 1 фаза, 50/60Гц
Габарити верстату	3010X1760X1460 мм
Габарити пакування	3090X1840X1630 мм
Вага, кг	1200 кг
Гарантія 1 рік

Конструктивні особливості та переваги верстата:

Одна з основних переваг даного верстата є дуже висока жорсткість конструкції станини. Станина виготовлена з товстостінної сталевої труби. Станина складається з рами, що має крім 1 поздовжньої, 6 поперечних балок жорсткості. Жорсткості станини верстата додають 3 опорних «ноги» (з кожного боку) трапецієподібної форми, що робить саму конструкцію більш стійкою за рахунок більшої площі опори. Дані конструктивні особливості дозволяють досягти високої жорсткості, а отже, дають можливість вести високошвидкісну обробку твердих матеріалів з високою точністю. Вага верстата - 600 кг.

Траверса і стійки порталу верстата виготовлені із сталевого профілю. Така конструкція дозволяє максимально ефективно гасити виникаючі вібрації в порівнянні з аналогами на основі алюмінієвих сплавів. Кріплення траверсів до стійок порталу проводитися не тільки болтами, а й металевими штифтами, що роблять таке з'єднання не більш жорстким і надійним. Такий конструктив порталу дозволяє мати в базовій комплектації верстата кліренс порталу до 300 мм, що зручно при обробці високих заготовок і дозволяє підключити поворотний пристрій великого діаметру.



Верстат по всіх осях обладнань квадратними лінійними напрямними і каретками тайванської фірми Hiwin. Перетин напрямних 20/25 мм. Такі напрямні в поєднані з лінійними підшипниками мають дуже високу динамічну вантажопідйомність - 22 кН. А поряд з високою жорсткістю станини і порталу, таке поєднання дає не тільки високу жорсткість самого верстата, але також і великий робочий ресурс.



Передача по осях XY верстата здійснюється косозубою зубчастою рейкою. За рахунок застосування косозубої рейки пляма збільшується зчеплення в парі рейка-шестерня, що дає збільшення точності при роботі верстата. Коса рейка має швидкісні переваги перед рейкою прямою, збільшуючи швидкість холостого переміщення до 30 м / хв, а так само значно подовжує термін служби даного вузла. Так само для більш плавного переміщення, на верстаті встановлені планетарні редуктори SHIMPO-Nidec (Японія) з прямимо підключенням на переміщення по всіх осях. Гвинт кулько-гвинтової передачі, застосовуваний по осі Z має крок 10 мм, що також дає можливість використовувати більш швидкісні режими і мінімізує можливі помилки при обробці складних 3D-моделей.

Шпиндель потужністю 4,5 кВт має повітряне охолодження, що робить можливим як обробку твердих матеріалів, так і високошвидкісну обробку всіх оброблювальних матеріалів з максимальній ефективністю. Повітряне охолодження шпинделя є більш надійним з точки зору підтримки постійного температурного режиму, що гарантує менший знос підшипників і довший термін служби. Даний шпиндель в поєднані з інвертором Delta - (одним з лідерів по виробництву подібного устаткування) робить роботу цього вузла надійною і безпроблемною. Табло регулювання режимів частоти обертання шпинделя виведено на передню панель верстата, що дозволяє легко підбирати режими різання.

На верстаті встановлені високоточні приводу YASKAWA, що в поєднані з косозубою рейкою дозволяє розвинути крутний момент до 86 кг / див. Вісь яким чином ми досягли можливості обробляти тверді матеріали на високих швидкостях.
Компанія YASKAWA є одним з лідерів у сфері виробництва систем приводів, а самі двігуні зарекомендували себе, як одні з найбільш надійних. Режим адаптивної рециркуляції струму на даному двигуні забезпечує мінімальний нагрів двигуна при обертанні.

Електропроводка відповідає стандартам міжнародної спільноти і пройшла Європейську РЄ сертифікацію. Встановлення пристроїв безпеки - трансформатора і реле - забезпечує безпеку експлуатації верстата, зменшує вартість обслуговування для споживача. Пилонепроникність. Високоміцний гнучкий кабель. Екранований провід, який містить мідь і цинк, і має сильну стійкість, допомагає уникнути можливості збою роботи обладнання, викликаного якістю проведення.

Технічні параметри верстата
• Просвіт по осі Z: 200 мм
• Хід по осі Z: 400 мм
• Повторюваність: +/- 0.03 мм
• Система приводу по осях X і Y: Рейка і шестерня
• Система приводу по осі Z: Кулько-гвинтова пара.
• Стандартна робоча поверхня столу: універсальний з Т - образними пазами в столі



Введення в експлуатацію.Прийом-передача відбувається на складі постачальника.
Введення в експлуатацію, ознайомлення обслуговуючого персоналу проводитись БЕЗКОШТОВНО. Завдання замовника - підготовка приміщення і електричних комунікацій.

Гарантія. TigerTec дає гарантію на обладнання 12 місяців з дня приходу обладнання на склад постачальника. Також після закінчення гарантії, TigerTec надає післягарантійне обслуговування
