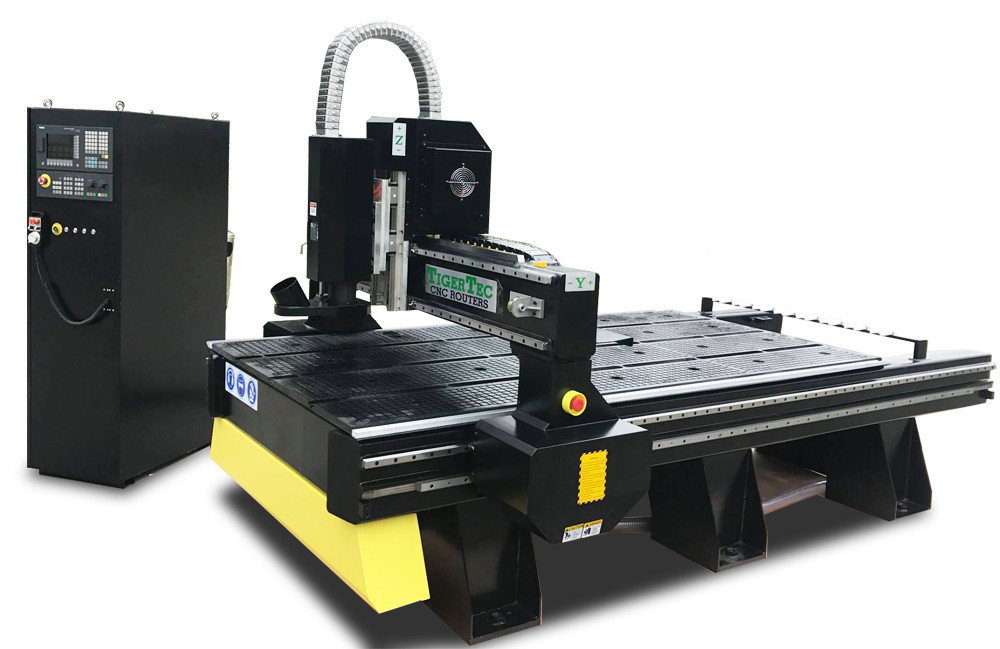

Фрезерно-гравірувальний верстат з автоматичною зміною інструменту (1500х3000 мм) від TIGERTEC 9 кВт
Фрезерно-гравірувальний верстат є універсальним професійним обладнанням, як для високошвидкісної обробки матеріалів, так і для виконання складних 3D фрезеровок.
Сфери застосування: 2D і 3D обробка пластиків, дерева, м'яких металів, композитних матеріалів тощо.
ВІДІ оброблювальних матеріалів:
• Деревина різних порід, як м'яких, так і твердих
• Різноманітні композитні матеріали на деревній основі (ДСП, ДВП, МДФ)
• Різні полістироли (в тому числі ПВХ і полістироли з полікарбонатом). штучний камінь
• Кольорові метали, композитні матеріали на основі м'яких металів
• Акрилове скло, оргськло
• Пінопласт; модельний пластик
Конструктивні особливості та переваги верстата:
Одним з основних переваг даного верстата є дуже висока жорсткість конструкції станини. Станина виготовлена з товстостінної сталевої труби. Станина складається з рами, що має крім 1 поздовжньої, 6 поперечних балок жорсткості. Жорсткості станини верстата додають 3 опорних «ноги» (з кожного боку) трапецієподібної форми, що робить саму конструкцію більш стійкою за рахунок більшої площі опори. Дані конструктивні особливості дозволяють досягти високої жорсткості, а отже, дають можливість вести високошвидкісну обробку твердих матеріалів з високою точністю. |
Траверса і стійки порталу верстата виготовлені із сталевого профілю. Така конструкція дозволяє максимально ефективно гасити виникаючі вібрації, в порівнянні з аналогами на основі алюмінієвих сплавів. Кріплення траверсі до стійок порталу проводитися не тільки болтами, а й металевими штифтами, що роблять таке з'єднання не більш жорстким і надійним. Такий конструктив порталу дозволяє мати в базовій комплектації кліренс порталу до 300 мм, що зручно при обробці високих заготовок і дозволяє підключити поворотний пристрій великого діаметру.
Верстат по всіх осях обладнань квадратними лінійними напрямними і каретками тайванської фірми Hiwin. Перетин направляючих 20/25 мм. Такі направляючі в поєднані з лінійними підшипниками мають дуже високу динамічну вантажопідйомність - 22 кН. |
Передача по осях XY верстата здійснюється косозубою зубчастою рейкою. За рахунок застосування такої рейки, збільшується пляма зчеплення в парі рейка-шестерня, що дає збільшення точності при роботі верстата. Коса рейка має швидкісні переваги перед рейкою прямий, збільшуючи швидкість холостого переміщення до 30 м / хв, а так само значно подовжує термін служби даного вузла. Так само для більш плавного переміщення, на верстаті встановлені планетарні редуктори SHIMPO-Nidec (Японія) з прямимо підключенням на переміщення по всіх осях. |
Шпиндель потужністю 4,5 кВт має повітряне охолодження, що робить можливим обробку твердих матеріалів і високошвидкісну обробку всіх використовуваних матеріалів з максимальній ефективністю. Повітряне охолодження шпинделя є більш надійним з точки зору підтримки постійного температурного режиму, що гарантує менший знос підшипників і довший термін служби. Даний шпиндель, в поєднані з інвертором Delta (одним з лідерів по виробництву подібного устаткування), робить роботу цього вузла надійною і легкою. Табло регулювання режимів частоти обертання шпинделя виведено на передню панель верстата, що дозволяє легко підбирати режими різання. |
Компанія YASKAWA є одним з лідерів у сфері виробництва систем приводів, а самі двігуні зарекомендували себе, як одні з найбільш надійних. Режим адаптивної рециркуляції струму на даному двигуні забезпечує мінімальний нагрів двигуна при обертанні.
Система управління верстатом ADTECH - DSP-пульт RZNC. Даний пульт є повністю автономним контролером для управління 3-осьовим верстатом. Висока стабільність і простота роботи з пультом полегшує управління верстатом, скорочуючи час на виконання операцій. Контролер ADTECH має збільшену пам'ять, можливість роботи з файлами великого розміру з папок, можливо завантаження файлів через USB-порт або віддалено через Ehternet з'єднання єднання. |
Електропроводка відповідає стандартам міжнародної спільноти і пройшла Європейську СЕ сертифікацію. Встановлення пристроїв безпеки - трансформатора і реле - забезпечує безпеку експлуатації верстата, зменшує вартість обслуговування для споживача. Пилонепроникність. Високоміцний гнучкий кабель. Екранований провід, який містить мідь і цинк, і має сильну стійкість, допомагає уникнути можливості збою роботи обладнання, викликаного якістю проведення.
Технічні параметри верстата:
• Просвіт по осі Z: 200 мм
• Хід по осі Z: 400 мм
• Точність: 0.03 мм
• Швидкість різання: 430 мм / сек *
• Швидкість вільного переміщення: 600 мм / сек *
• Система приводу по осях X і Y: Рейка і шестерня
• Система приводу по осі Z: Кулько-гвинтова пара
• Стандартна робоча поверхня столу: універсальний з Т - образними пазами в столі
* - швидкість вказана для крокових дигунів переміщення
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель | 1312 | 1325 | 1530 | 2030 | 2040 | 2060 | 2080 |
Робоча зона | 1300x1200x200 мм | 1300x2500x200 | 1500x3000x200 | 2000x3000x200 | 2000x4000x200 | 2000x6000x200 | 2000x8000x200 |
Двігуні та контролери | Крокові двігуні та контролери YAKO (КНР) або Сервосистема Yaskawa з планетарними редукторами Shimpo (Японія) | ||||||
Система переміщення | Зубчаста рейка по вісі X та Y, ШГП по вісі Z | ||||||
Направляючи по 3-м вісям | Рейкові направляючи – ширина 20 мм | ||||||
Шпиндель | Від 3.0 до 9.5 кВт, макс. частота 24000 об./хв, цанга ER25. Виробник HSD (Італія) або HQD (КНР) | ||||||
Макс. швидкість переміщення робочого | У верстатів з кроковими двигунами: 20 м/хв У верстатів з сервосистемой: 30 м/хв |
||||||
Макс. швидкість холостого ходу | У верстатів з кроковими двигунами: 30 м/хв У верстатів з сервосистемой: 60 м/хв |
||||||
Система управління з пультом | SYNTEC 6MD | ||||||
Робоча поверхня | Стандартно: Вакуумний стіл з Т-подібними пазами; Опціонально: алюміниевий стіл з Т-подібними пазами або вакуумний стіл без Т-подібних пазів. |
||||||
Кіл-ть зон вакуумного столу | 4 | 4 | 4 | 6 | 8 | 10 | 12 |
Устаткування для гравірування на поверхнях циліндрічних | Макс. діаметр 125 мм (опція) | ||||||
Система охолодження інструменту | у комплекті (повітряно-крапельна суміш) | ||||||
Кабель | Igus (Німетчина) | ||||||
Електрика | Концеві датчики, блокиживлення, клеми, запобіжники, коннектори від Siemens, Schneider або Phoenix | ||||||
Покриття | Піскоструйне полірування та порошкова фарба | ||||||
Датчик інструменту Z | Присутній | ||||||
Устаткування збору стружки | Насадка на шпиндель з гофроюй (аспірація в комплект не входить) | ||||||
Електроживлення | 380В, 3 фазі, 50/60Гц | ||||||
Портал та станина | Сталевий прямоукутний профіль з термічною обробкою. Товщина стінки 8 мм | ||||||
Габарит верстату | 1800х1700х1500мм | 2800Х1500Х1100 | 3600х1800х1200 | 3600х2200х1100 | 4600х2200х1200 | 6800х2200х1200 | 9000х2230х1450 |
Вага, кг | 700 | 1400 | 1800 | 2200 | 2800 | 4000 | 5200 |
*доступні моделі 2000x10000 мм та 2000x12000 мм, а також розміри під замовлення |
Термін поставки: уточнюйте у менеджера
Введення в експлуатацію. Прийом-передача відбувається на складі постачальника.
Введення в експлуатацію, ознайомлення обслуговуючого персоналу проводитись БЕЗКОШТОВНО.
Завдання замовника - підготовка приміщення і електричних комунікацій.
Гарантія. TigerTec дає гарантію на обладнання 12 місяців з дня приходу обладнання на склад постачальника. Також після закінчення гарантії, TigerTec надає післягарантійне обслуговування.
Основні | |
---|---|
Виробник | TigerTech |
Країна виробник | Китай |
ЧПУ | Так |
Глибина гравірування | 200 мм |
Додатковий сервіс | Установка, Сервісне обслуговування, Навчання |
Стан | Новий |
Кількість шпинделів | 1 шт. |
Потужність двигуна подачі | 9 кВт |
Тип верстата | Фрезерно-гравірувальний верстат |
Параметри мережі | |
Напруга | 380 В |
Частота | 50 GHz |
Загальні параметри | |
Вага | 3000 кг |
Довжина | 3000 мм |
Ширина | 1500 мм |
Додаткові параметри | |
Довжина столу | 3000 мм |
Ширина столу | 2000 мм |
Тип системи ЧПУ верстата | трьох-координатна |
Діаметр патрубка відсмоктування | 50 мм |
- Ціна: 1 738 800 ₴
