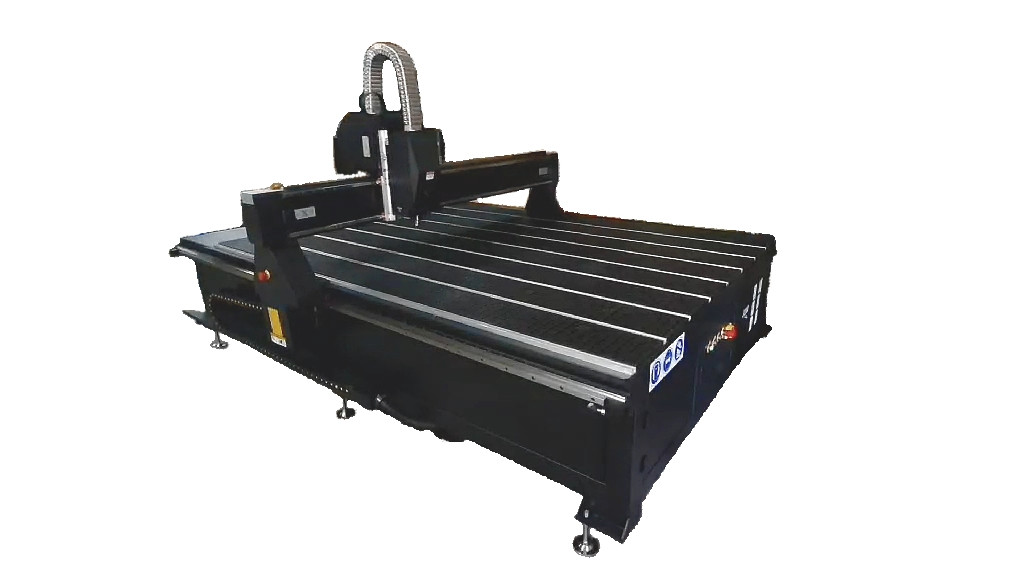

Фрезерно-гравіювальний верстат TR510SHOP (1500х3000 мм) від TIGERTEC

Фрезерно-гравіювальний верстат є універсальним обладнанням, як для високошвидкісного оброблення матеріалів, так і для виконання складних 3D фрезерівок.

Сфери застосування: 2D і 3D оброблення пластиків, дерева, м'яких металів, композитних матеріалів та ін.

ВИДИ оброблюваних матеріалів:
• Деревина різних порід, як м'яких, так і твердих
• Різні композитні матеріали на деревній основі (ДСП, ДВП, МДФ)
• Різні полістирол (зокрема ПВХ і полістироли з полікарбонатом) штучний камінь
• Кольорові метали, композитні матеріали на основі м'яких металів
• Акрилове скло, оргскло, скло
• Пінопласт, модельний пластик

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель	TR510
Робоча зона	1500x3000x200 мм
Тип столу	Комбінований стіл: вакуумний із Т-подібними пазами (вакуумне та механічне кріплення деталі)
Двигуни та контролери	Крокові двигуни та контролери YAKO (КНР)
	Планетарные редукторы Shimpo (Японія)
Напрямні по 3 осями	Рельсові напрямні HIWIN — ширина 20 мм
Шпиндель	Шпиндель HSD (Італія) 3 кВт, макс. частота 18000 об. / хв із ручною зміною інструмента та обладнанням для видалення стружки
Макс. швидкість робочого переміщення	330 мм/с
Макс. швидкість холостого ходу	500 мм/с
Система керування з пультом	Weihong NK105 G2 (включно з ручним пультом керування з РК дисплеєм)
Робочий стіл	Стандарт: Вакуумний стіл із Т-подібними пазами; Опціонально: алюмінієвий стіл із Т-подібними пазами або вакуумний стіл без Т-подібних пазів.
Кількість зон вакуумного столу	4
Пристрій для гравіювання на циліндричних поверхнях	Макс. діаметр 60 мм (опція)
Система охолодження інструмента	Повітряно-крапельна суміш (опція)
Кабели	Igus (Німеччина)
Електроніка	Конце датчики, блоки живлення, клеми, запобіжники, конектори від Siemens, Schneider або Phoenix
Покритие	Піскоструминне полірування та порошкове фарбування
Датчик інструменту по Z	Да
Пристрій збирання стружки	Насадка на шпиндель із гофротрубою (пилоском до комплекту не входить)
Електроживлення	220В, 1 фаза, 50/60Гц
Габарити верстата	3010X1760X1460 мм
Габарити паковання	3090X1840X1630 мм
Вага, кг	1500 кг
Гарантія 1 рік

Конструктивні особливості та переваги верстата:

Одна з основних переваг цього верстата є дуже висока жорсткість конструкції станини. Станина виготовлена з товстостінної сталевої труби. Станина складається з рами, має, крім 1 поздовжньої, 6 поперечних балок жорсткості. Жорсткості станини верстата додають 3 опорні «ноги» (з кожного боку) трапецієподібної форми, що робить саму конструкцію стійкішою завдяки більшій площі опори. Ці конструктивні особливості дають змогу досягти високої жорсткості, а отже, дають можливість вести високошвидкісне оброблення твердих матеріалів із високою точністю. Вага верстата — 600 кг.

Траверса та стійки порталу верстата виготовлені зі сталевого профілю. Така конструкція дає змогу максимально ефективно гасити вібрації, що виникають, порівнюючи з аналогами на основі алюмінієвих сплавів. Кріплення траверс до стійків портала проводиться не тільки болтами, а й металевими штифтами, що роблять таке з'єднання жорсткішим і надійнішим. Такий конструктив порталу дає змогу мати в базовій комплектації верстата кліренс порталу до 300 мм, що зручно під час оброблення високих заготівок і дає змогу під'єднати поворотний пристрій великого діаметра.



Верстат на всіх осях обладнаний квадратними лінійними напрямними та каретками тайванської фірми Hiwin. Перетин напрямних 20/25 мм. Такі напрямні в поєднанні з лінійними підшипниками мають дуже високу динамічну вантажопідіймальність — 22 кН. А поряд із високою жорсткістю станини та порталу, таке поєднання дає не тільки високу жорсткість самого верстата, але також і великий робочий ресурс.



Передавання за осями XY верстата здійснюється косозубими зубчастою рейкою. Завдяки застосуванню косозубих рейки збільшується пляма зчеплення в парі рейка-шестерня, що дає збільшення точності під час роботи верстата. Коса рейка має швидкісні переваги перед рейкою прямою, збільшуючи швидкість холостого переміщення до 30 м/хв, а також неабияк подовжує термін експлуатації цього вузла. Також для плавнішого переміщення на верстаті встановлені планетарні редуктори SHIMPO-Nidec (Японія) з прямим під'єднанням на переміщення всіма осями. Гвинт кулько-гвинтового передавання, що застосовується за віссю Z має крок 10 мм, що також дає змогу використовувати швидкісні режими та мінімізує можливі помилки під час оброблення складних 3D моделей.

Шпиндель потужністю 4,5 кВт має повітряне охолодження, що робить можливим не тільки оброблення твердих матеріалів, а й високошвидкісне оброблення всіх оброблювальних матеріалів із максимальною ефективністю. Повітряне охолодження шпинделя є надійнішим із погляду підтримки постійного температурного режиму, гарантує менше зношування підшипників і довгий термін експлуатації. Цей шпиндель у поєднанні з інвертором Delta — (однім із лідерів із виробництва такого обладнання) робить роботу цього вузла надійною й безпроблемною. Табло регулювання режимів частоти обертання шпинделя виведений на передню панель верстата, що дає змогу легко підбирати режими різання.

На верстаті встановлені високоточні питання YASKAWA, що в поєднанні з косозубим рейкою дає змогу розвинути крутний момент до 86 кг/см. Ось як ми досягли можливості обробляти тверді матеріали на високих швидкостях.
Компанія YASKAWA є одним із лідерів у сфері виробництва систем приводів, а самі двигуни зарекомендували себе як одні з найнадійніших. Режим адаптивної рециркуляції струму на цьому двигуні забезпечує мінімальне нагрівання двигуна під час обертання.

Електропровідка відповідає стандартам міжнародної спільноти та пройшла Європейську СЕ сертифікацію. Встановлення пристроїв безпеки — трансформатора та реле — гарантує безпеку експлуатації верстата, зменшує вартість обслуговування для споживача. Пилонепроникність. Високоміцний гнучкий кабель. Екранований дріт, який містить мідь і цинк, і має сильну стійкість, допомагає уникнути можливості збою роботи обладнання, викликаного якістю проведення.

Технічні параметри верстата
• Просвітлення по осі Z: 200 мм
• Хід по осі Z: 400 мм
• Повторюваність: +/- 0.03 мм
• Система приводу за осями X і Y: Рейка та шестерня
• Система приводу по осі Z: кульки-гвинтова пара.
• Стандартна робоча поверхня столу: універсальний з Т-подібними пазами в столі

Введення до експлуатації. Приймання відбувається на складі постачальника.
Введення в експлуатацію, ознайомлення обслуговчого персоналу проводитиметься БЕЗПЛАТНО. Завдання замовника — підготовка приміщення й електричних комунікацій.

Гарантія. TigerTec дає гарантію на обладнання 12 місяців від дня приходу обладнання на склад постачальника. Також після закінчення гарантії TigerTec надає післягарантійне обслуговування
