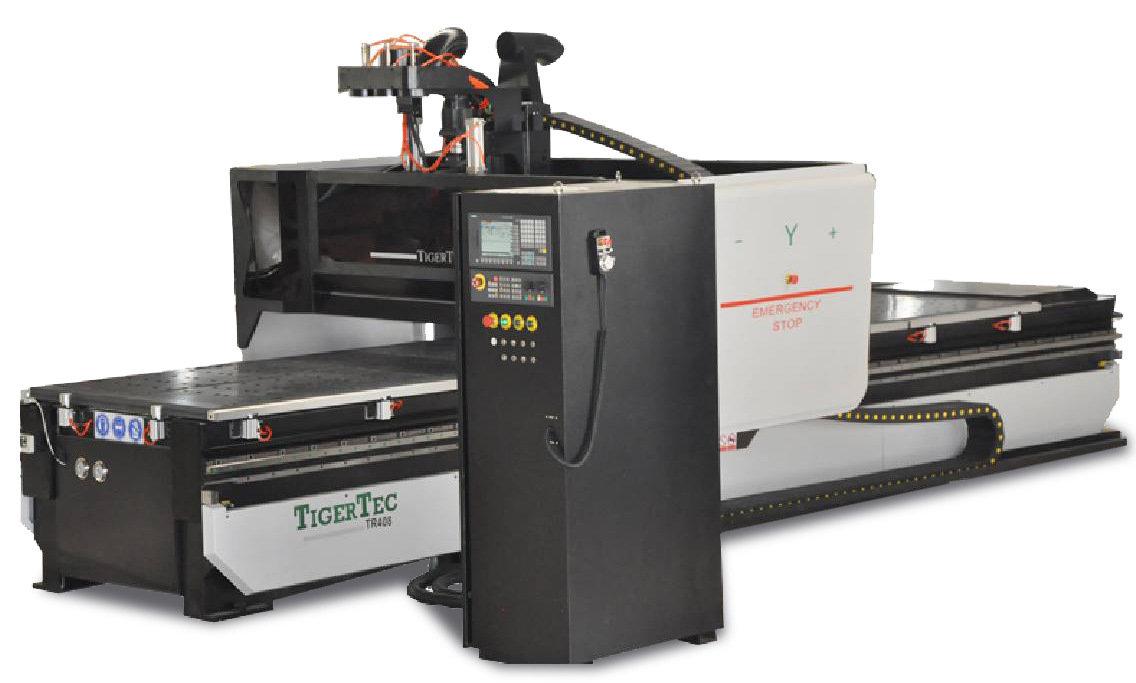

Верстат Tigertec серії TwinTable для виготовлення корпусних меблів
від 2 205 000 ₴
- Під замовлення
- Код: TW-9
Відправка з 27 грудня 2024- +380 (67) 467-94-20 офис
- Верстати оснащені 2-ма столами однакового розміру з робочим полем від 1300х2500 до 2000x3000 мм;
- Шпиндель з автоматичною зміною інструменту і свердлильно-присадковою головою;
- Серводвигуни по всім вісям;
- Косозуба рейка;
- Шпинделі 6 або 9 кВт (HSD);
- Основне застосування - виробництво корпусних меблів.
- Гарантія 1 рік !
Фрезерні верстати з ЧПУ для виробництва корпусних меблів, дверей та ін. З автоматичною подачою листів матеріалу і автоматичним вивантаженням розкройного матеріалу. Верстати мають 2 повноцінних робочих столи, що забезпечує високу продуктивність: поки йде обробка на одному столі, на іншому оператор здійснює розвантаження порізаного і завантаження нового аркуша матеріалу. Верстати оснащені основним шпинделем з авто-замінником інструменту карусельного типу на 12 позицій (або 2-ма шпинделями з ручною зміною інструменту) і свердлильно-присадковою головою для високопродуктивного свердління отворів.
2 варіанти комплектації:
Оснащена 1-му шпинделем 9 кВт, 24000 об./хв і свердлильно-присадковою головою на 9 позицій;
Оснащена 2-ма шпинделями 6 кВт, 18000 об./хв і свердлильно-присадковою головою на 9 позицій.
ФОТО ЕЛЕМЕНТІВ ВЕРСТАТУ
 |
 |
 |
| Косозуба рейка | Рельсові направляючі | Система управління SYNTEC |
 |
 |
 |
| Шпиндель HSD 9 кВт, 24000 об./хв | Карусельна автозамінник на 12 поз. | Свердлильно-присадкова голова 5+4 |
Техничні характеристики
| Модель | 1325H-TT | 1530H-TT | 2030H-TT | 1325M-TT | 1530M-TT | 2030M-TT |
| Робоча область | 2 робочих столи: 1300х2500х200мм + 1300х2500х200мм | 2 робочих столи: 1500х3000х200мм + 1300х2500х200мм | 2 робочих столи: 2000х3000х200мм + 1300х2500х200мм | 2 робочих столи: 1300х2500х200мм + 1300х2500х200мм | 2 робочих столи: 1500х3000х200мм + 1300х2500х200мм | 2 робітничих столу: 2000х3000х200мм + 1300х2500х200мм |
| Шпиндель | 9.0 кВт: HSD з повітряним охолодженням, макс. частота 24000 об./хв, цанги ER32 (Італія) | 2 шпинделя 6.0 кВт: HSD з повітряним охолодженням, макс. частота 18000 об./хв, цанги ER32 (Італія) | ||||
| Зміна інструменту в шпинделі | Автозміна інструменту карусельного типу на 12 позицій | Ручна зміна інструменту | ||||
| Двігуні | Серво-привід YASKAWA з редуктором Shimpo (Японія) | |||||
| ШГП по вісі Z | Виробник Hiwin, Діаметр: 20, крок: 5 мм (Тайвань) |
|||||
| Зубчаста рейка по вісі X та Y | Косозуба рейка від WMH (Німеччина) | |||||
| Направляючі | Рейкові напрямні по осях X, Y, Z - ширина 20 мм Виробник Hiwin (Тайвань) |
|||||
| Макс. швидкість переміщення робочого | 50 м/хв | |||||
| Макс. швидкість холостого ходу | 100 м/хв | |||||
| Точність, | 0.05 мм | |||||
| Система керування | SYNTEC WINDOWS (Тайвань) | |||||
| Частотний претворювач | DELTA (Тайвань) | |||||
| Робочий стіл | Вакуумний стіл. Матеріал столу бакеліт (фенопласт) |
|||||
| Вакуумний насос | MOLOBO 5.5 кВт, 140м3/рік. У комплекті (КНР) |
|||||
| Кабелі | Igus (Німетчина) | |||||
| Електрика | Кінцеві датчики, блоки живлення, клеми, запобіжники, коннектори (від Siemens, Schneider або Phoenix) | |||||
| Покриття | Піскострумне полірування і порошкове фарбування | |||||
| Датчик інструменту Z | Так | |||||
| Пристрій збору стружки | Насадка на шпиндель з гофротрубою (пилесмок 2.2 кВт в комплекті) | |||||
| Електроживлення | 380В, 3 фазі, 50/60Гц | |||||
| Портал | Сталевий профіль товщиною 8 мм з термічною обробкою | |||||
| Габарити верстату | 6200х2800х2350мм | 7500х3080х2350мм | 7500х3720х2350мм | 6200х2800х2350мм | 7500х3080х2350мм | 7500х3720х2350мм |
| Вага | 6000кг | 7000кг | 8000кг | 6000кг | 7000кг | 8000кг |
| Гарантія 1 рік! | ||||||
| Основні | |
|---|---|
| Виробник | TigerTec |
| Країна виробник | Китай |
| Стан | Новий |
- Ціна: від 2 205 000 ₴
