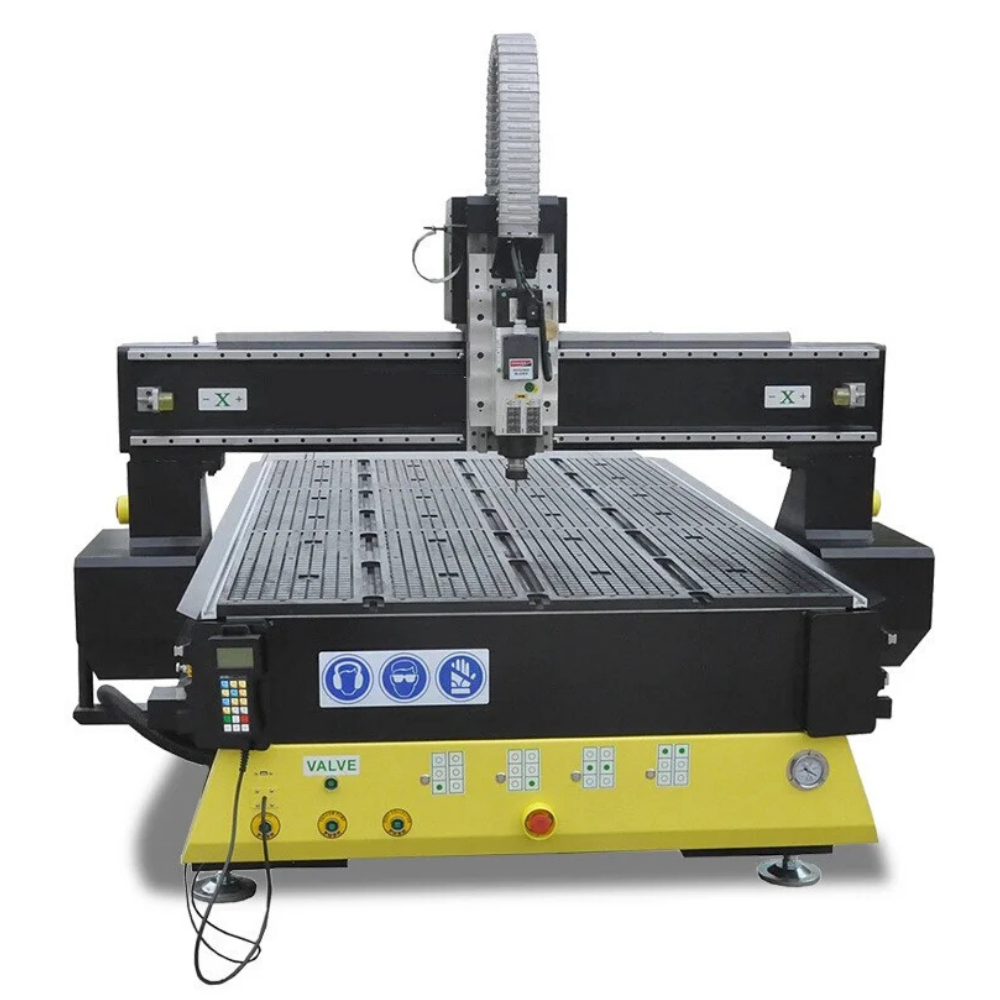

Фрезерно-гравірувальний верстат (2000х3000 мм) від TIGERTEC 6 кВт

Одним з основних переваг даного верстата є дуже висока жорсткість конструкції станини. Станина виготовлена з товстостінної сталевої труби. Станина складається з рами, що має крім 1 поздовжньої, 6 поперечних балок жорсткості. Жорсткості станини верстата додають 3 опорних «ноги» (з кожного боку) трапецієподібної форми, що робить саму конструкцію більш стійкою за рахунок більшої площі опори. Дані конструктивні особливості дозволяють досягти високої жорсткості, а отже, дають можливість вести високошвидкісну обробку твердих матеріалів з високою точністю.
Вага верстата - 2800 кг

Верстат по всіх осях обладнань квадратними лінійними напрямними і каретками тайванської фірми Hiwin. Перетин направляючих 20/25 мм. Такі направляючі в поєднані з лінійними підшипниками мають дуже високу динамічну вантажопідйомність - 22 кН.
А поряд з високою жорсткістю станини і порталу, таке поєднання дає не тільки високу жорсткість самого верстата, але також і великий робочий ресурс.

Передача по осях XY верстата здійснюється косозубою зубчастою рейкою. За рахунок застосування такої рейки, збільшується пляма зчеплення в парі рейка-шестерня, що дає збільшення точності при роботі верстата. Коса рейка має швидкісні переваги перед рейкою прямий, збільшуючи швидкість холостого переміщення до 30 м / хв, а так само значно подовжує термін служби даного вузла. Так само для більш плавного переміщення, на верстаті встановлені планетарні редуктори SHIMPO-Nidec (Японія) з прямимо підключенням на переміщення по всіх осях.
Гвинт кулько-гвинтової передачі, застосовуваний по осі Z має крок 10 мм, що також дає можливість використовувати більш швидкісні режими і мінімізує можливі помилки при обробці складних 3D-моделей.

Шпиндель потужністю 4,5 кВт має повітряне охолодження, що робить можливим обробку твердих матеріалів і високошвидкісну обробку всіх використовуваних матеріалів з максимальній ефективністю. Повітряне охолодження шпинделя є більш надійним з точки зору підтримки постійного температурного режиму, що гарантує менший знос підшипників і довший термін служби. Даний шпиндель, в поєднані з інвертором Delta (одним з лідерів по виробництву подібного устаткування), робить роботу цього вузла надійною і легкою. Табло регулювання режимів частоти обертання шпинделя виведено на передню панель верстата, що дозволяє легко підбирати режими різання.

Універсальний стіл для кріплення матеріалу вакуумом або струбцинами
