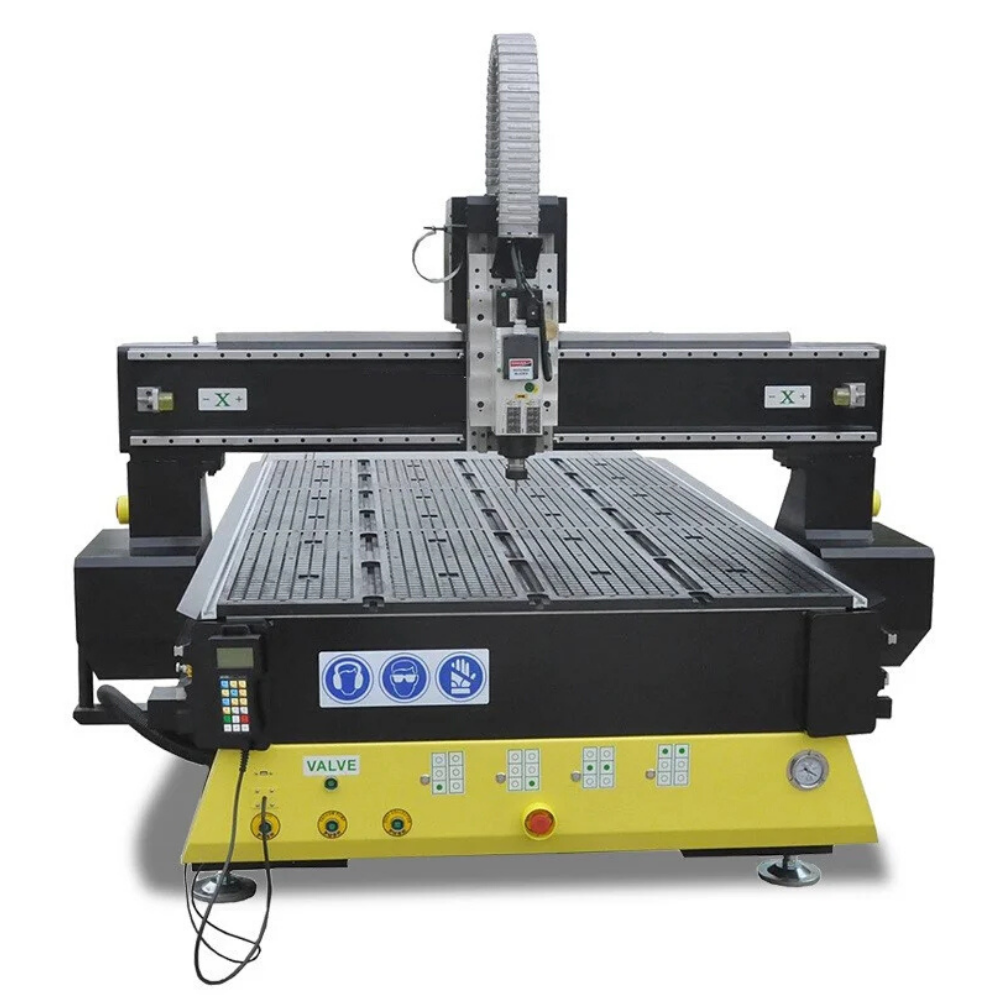

Фрезерно-гравірувальний верстат (2000х3000 мм) від TIGERTEC 3 кВт

Фрезерно-гравірувальний верстат є універсальним професійним обладнанням, як для високошвидкісної обробки матеріалів, так і для виконання складних 3D фрезеровок.

Сфери застосування: 2D і 3D обробка пластиків, дерева, м'яких металів, композитних матеріалів тощо.

ВІДІ оброблювальних матеріалів:
• Деревина різних порід, як м'яких, так і твердих
• Різноманітні композитні матеріали на деревній основі (ДСП, ДВП, МДФ)
• Різні полістироли (в тому числі ПВХ і полістироли з полікарбонатом). штучний камінь
• Кольорові метали, композитні матеріали на основі м'яких металів
• Акрилове скло, оргськло
• Пінопласт; модельний пластик

Конструктивні особливості та переваги верстата:

Одним з основних переваг даного верстата є дуже висока жорсткість конструкції станини. Станина виготовлена з товстостінної сталевої труби. Станина складається з рами, що має крім 1 поздовжньої, 6 поперечних балок жорсткості. Жорсткості станини верстата додають 3 опорних «ноги» (з кожного боку) трапецієподібної форми, що робить саму конструкцію більш стійкою за рахунок більшої площі опори. Дані конструктивні особливості дозволяють досягти високої жорсткості, а отже, дають можливість вести високошвидкісну обробку твердих матеріалів з високою точністю. Вага верстата - 2800 кг

Траверса і стійки порталу верстата виготовлені із сталевого профілю. Така конструкція дозволяє максимально ефективно гасити виникаючі вібрації, в порівнянні з аналогами на основі алюмінієвих сплавів. Кріплення траверсі до стійок порталу проводитися не тільки болтами, а й металевими штифтами, що роблять таке з'єднання не більш жорстким і надійним. Такий конструктив порталу дозволяє мати в базовій комплектації кліренс порталу до 300 мм, що зручно при обробці високих заготовок і дозволяє підключити поворотний пристрій великого діаметру.



Верстат по всіх осях обладнань квадратними лінійними напрямними і каретками тайванської фірми Hiwin. Перетин направляючих 20/25 мм. Такі направляючі в поєднані з лінійними підшипниками мають дуже високу динамічну вантажопідйомність - 22 кН. А поряд з високою жорсткістю станини і порталу, таке поєднання дає не тільки високу жорсткість самого верстата, але також і великий робочий ресурс.



Передача по осях XY верстата здійснюється косозубою зубчастою рейкою. За рахунок застосування такої рейки, збільшується пляма зчеплення в парі рейка-шестерня, що дає збільшення точності при роботі верстата. Коса рейка має швидкісні переваги перед рейкою прямий, збільшуючи швидкість холостого переміщення до 30 м / хв, а так само значно подовжує термін служби даного вузла. Так само для більш плавного переміщення, на верстаті встановлені планетарні редуктори SHIMPO-Nidec (Японія) з прямимо підключенням на переміщення по всіх осях. Гвинт кулько-гвинтової передачі, застосовуваний по осі Z має крок 10 мм, що також дає можливість використовувати більш швидкісні режими і мінімізує можливі помилки при обробці складних 3D-моделей.



Шпиндель потужністю 4,5 кВт має повітряне охолодження, що робить можливим обробку твердих матеріалів і високошвидкісну обробку всіх використовуваних матеріалів з максимальній ефективністю. Повітряне охолодження шпинделя є більш надійним з точки зору підтримки постійного температурного режиму, що гарантує менший знос підшипників і довший термін служби. Даний шпиндель, в поєднані з інвертором Delta (одним з лідерів по виробництву подібного устаткування), робить роботу цього вузла надійною і легкою. Табло регулювання режимів частоти обертання шпинделя виведено на передню панель верстата, що дозволяє легко підбирати режими різання.

На верстаті встановлені високоточні приводу YASKAWA, що в поєднані з косозубою рейкою дозволяє розвинути крутний момент до 86 кг / див. Вісь яким чином ми досягли можливості обробляти тверді матеріали на високих швидкостях.
Компанія YASKAWA є одним з лідерів у сфері виробництва систем приводів, а самі двігуні зарекомендували себе, як одні з найбільш надійних. Режим адаптивної рециркуляції струму на даному двигуні забезпечує мінімальний нагрів двигуна при обертанні.

Система управління верстатом ADTECH - DSP-пульт RZNC. Даний пульт є повністю автономним контролером для управління 3-осьовим верстатом. Висока стабільність і простота роботи з пультом полегшує управління верстатом, скорочуючи час на виконання операцій. Контролер ADTECH має збільшену пам'ять, можливість роботи з файлами великого розміру з папок, можливо завантаження файлів через USB-порт або віддалено через Ehternet з'єднання єднання.

Електропроводка відповідає стандартам міжнародної спільноти і пройшла Європейську СЕ сертифікацію. Встановлення пристроїв безпеки - трансформатора і реле - забезпечує безпеку експлуатації верстата, зменшує вартість обслуговування для споживача. Пилонепроникність. Високоміцний гнучкий кабель. Екранований провід, який містить мідь і цинк, і має сильну стійкість, допомагає уникнути можливості збою роботи обладнання, викликаного якістю проведення.

Технічні параметри верстата:
• Просвіт по осі Z: 200 мм
• Хід по осі Z: 400 мм
• Повторюваність: +/- 0.025 мм
• Точність зміщення положення: +/- 0.125 мм на відстані 3 метри
• Швидкість різання: 423 мм / сек *
• Швидкість вільного переміщення: 533 мм / сек *
• Система приводу по осях X і Y: Рейка і шестерня
• Система приводу по осі Z: Кулько-гвинтова пара
• Стандартна робоча поверхня столу: універсальний з Т - образними пазами в столі

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ



Модель	1312	1325	1530	2030	2040	2060	2080
Робоча зона	1300x1200x200 мм	1300x2500x200	1500x3000x200	2000x3000x200	2000x4000x200	2000x6000x200	2000x8000x200
Двігуні та контролери	Крокові двігуні та контролери YAKO (КНР) або Сервосистема Yaskawa з планетарними редукторами Shimpo (Японія)
Система переміщення	Зубчаста рейка по вісі X та Y, ШГП по вісі Z
Направляючи по 3-м вісям	Рейкові направляючи – ширина 20 мм
Шпиндель	Від 3.0 до 9.5 кВт, макс. частота 24000 об./хв, цанга ER25. Виробник HSD (Італія) або HQD (КНР)
Макс. швидкість переміщення робочого	У верстатів з кроковими двигунами: 20 м/хв У верстатів з сервосистемой: 30 м/хв
Макс. швидкість холостого ходу	У верстатів з кроковими двигунами: 30 м/хв У верстатів з сервосистемой: 60 м/хв
Система управління з пультом	Weihong NK105 G2 (включаючи ручний пульт керування з англомовним РК дисплеєм)
Робоча поверхня	Стандартно: Вакуумний стіл з Т-подібними пазами; Опціонально: алюміниевий стіл з Т-подібними пазами або вакуумний стіл без Т-подібних пазів.
Кіл-ть зон вакуумного столу	4	4	4	6	8	10	12
Устаткування для гравірування на поверхнях циліндрічних	Макс. діаметр 125 мм (опція)
Система охолодження інструменту	(Опція)
Кабель	Igus (Німетчина)
Електрика	Концеві датчики, блокиживлення, клеми, запобіжники, коннектори від Siemens, Schneider або Phoenix
Покриття	Піскоструйне полірування та порошкова фарба
Датчик інструменту Z	Присутній
Устаткування збору стружки	Насадка на шпиндель з гофроюй (аспірація в комплект не входить)
Електроживлення	380В, 3 фазі, 50/60Гц
Портал та станина	Сталевий прямоукутний профіль з термічною обробкою. Товщина стінки 8 мм
Габарит верстату	1800х1700х1500мм	2800Х1500Х1100	3600х1800х1200	3600х2200х1100	4600х2200х1200	6800х2200х1200	9000х2230х1450
Вага, кг	700	1400	1800	2200	2800	4000	5200
*доступні моделі 2000x10000 мм та 2000x12000 мм, а також розміри під замовлення

Термін поставки: уточнюйте у менеджера

Введення в експлуатацію. Прийом-передача відбувається на складі постачальника.
Введення в експлуатацію, ознайомлення обслуговуючого персоналу проводитись БЕЗКОШТОВНО.

Завдання замовника - підготовка приміщення і електричних комунікацій.

Гарантія. TigerTec дає гарантію на обладнання 12 місяців з дня приходу обладнання на склад постачальника. Також після закінчення гарантії, TigerTec надає післягарантійне обслуговування.
